Ouverture de tiroir automatique Edrawer 30933 30933 ARELEC

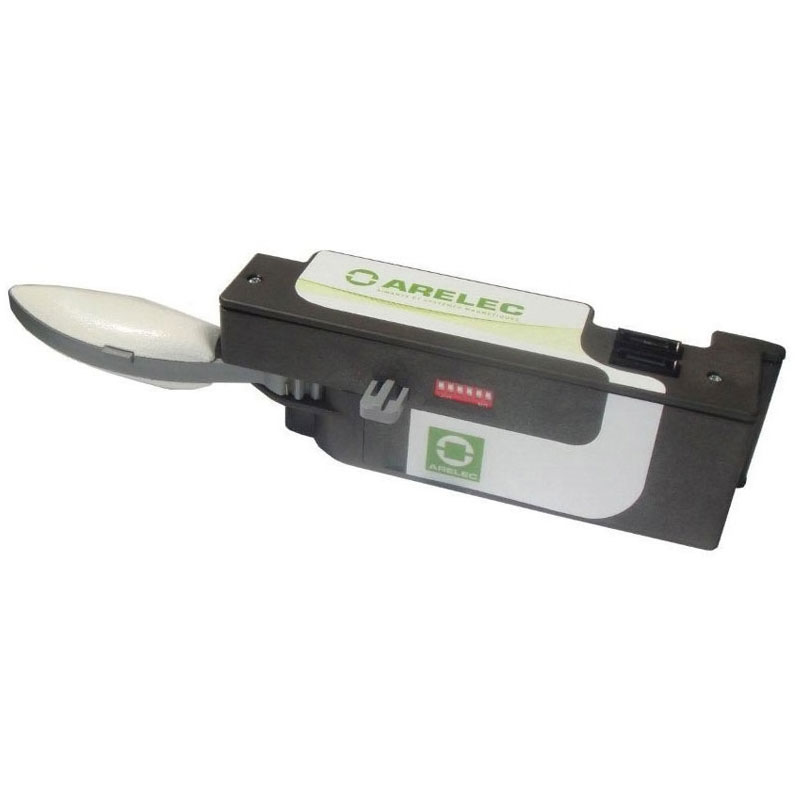

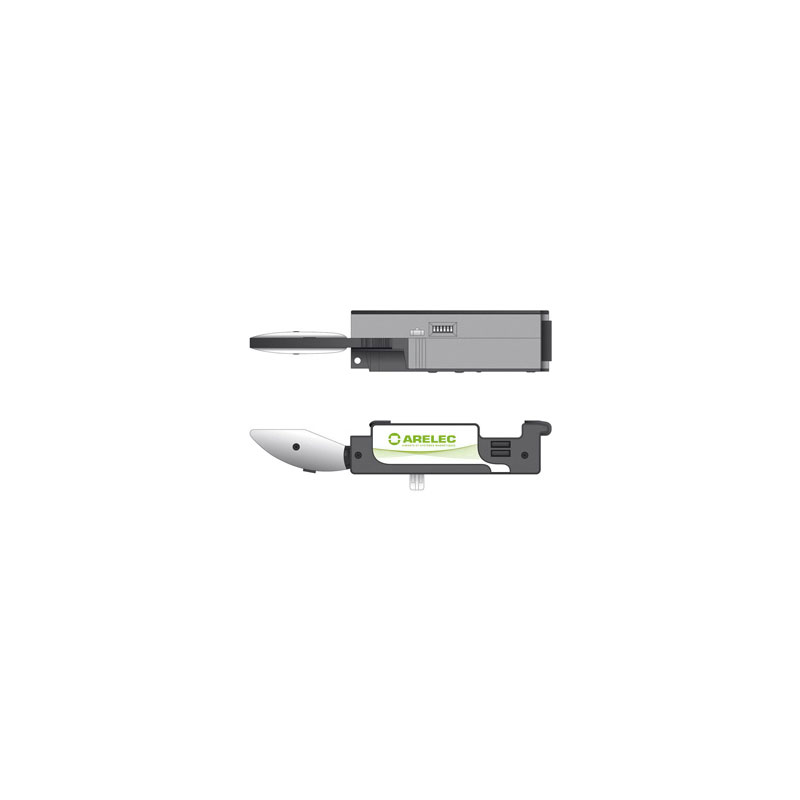

Cette ouverture de tiroir automatique Edrawer est de marque Arelec. Il s’agit d’une ferrure pré-montée, qui avec une légère pression sur la façade, permet l’ouverture automatique du tiroir (la fermeture se fait de façon classique).

Cette ferrure a un mécanisme universel utilisable avec tous types de coulisses (de toutes les marques) : simple paroi, double parois, invisibles, à billes, à galets, avec ou sans amortisseur (excepté les coulisses à fonctionnement inversé de type Push).

Elle est réalisée en aluminium et plastique et destinée aux tiroirs de 350 à 1200 mm de largeur. Elle est pour tiroirs de 550 mm de profondeur au maximum et peut supporter une charge maximale de 50 kg.

Sa largeur est de 170 mm et elle est avec alimentation et mécanisme électromagnétique. Sa hauteur est de 105 mm (1 tiroir) ou de 690 mm (2, 3, 4 et 5 tiroirs).

Cette ferrure pré-montée se compose de : 1 profil en aluminium de 690 mm de hauteur avec une largeur recoupable de 170 mm, 2 platines en plastique à fixation façade ou haute et basse.

Elle comporte aussi un mécanisme électromagnétique à hauteur réglable déjà câblé et posé, un bloc d’alimentation à pose magnétique sur support autocollant, un câble secteur de 1900 mm, 2 butées de façade pour tiroir et la visserie de pose.

Pour tous les modèles, le recours à un jeu de 2 mm au minimum est indispensable entre la façade et le caisson de coulisses pour le déclenchement du mécanisme.

Cette ferrure a une alimentation de 240 VAC/50-60 Hz, avec un mécanisme de 12 à 24 VDC. Elle est conforme aux normes CE (normes européennes), ROHS (pour la limitation des 6 substances dangereuses) et IP 20 (protection contre les corps solides supérieurs à 12,5 mm).

Son montage est simple et rapide. Vous pouvez avoir besoin de recouper le profil aluminium à longueur. Il faut ainsi fixer les platines hautes et basses sur le caisson haut, bas ou dos.

Ensuite vous allez emboîter la ferrure pré-montée sur les platines, régler la hauteur de chaque mécanisme et brancher l’alimentation. Vous devez par la suite poser les tiroirs, mettre sous tension et faire un essai.

La profondeur intérieure du caisson est variable suivant les dos de tiroir. Pour les dos en métal, la longueur de la coulisse est de + 30 à 34 mm.

Quant aux dos en bois, la longueur de la coulisse est de + 45 à 49 mm.
